Cách thiết lập đúng lưỡi dao xén: Khe hở và áp suất cho màng, giấy, giấy bạc



Đang cài đặtlưỡi cắtkhông khó nhưng việc cài đặt chúngchính xáclà yếu tố quyết định liệu một đường dây có mang lại các cạnh sạch, hoạt động ổn định và tuổi thọ lưỡi dao ở mức chấp nhận được hay không.



Trong thực tế, nhiều vấn đề về rạch không phải chỉ do máy gây ra.Chỗ ngồi lưỡi kém, hình dạng lưỡi không phù hợp, tiếp xúc quá mức, căn chỉnh giá đỡ không ổn định, hoặcthiết lập không chính xácđối với vật liệu đều có thể dẫn đến bụi, mép mờ, bong tróc, giãn hoặc mài mòn sớm.

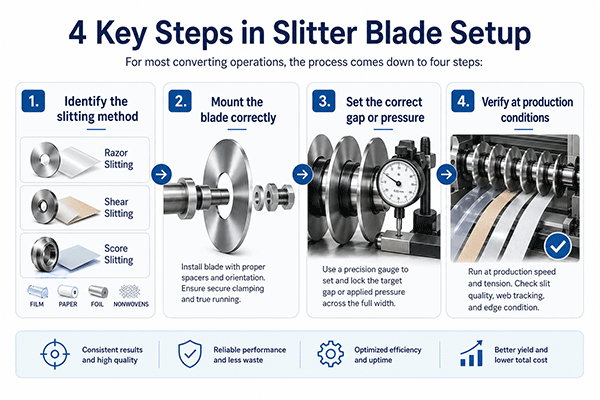

Hướng dẫn này giải thích logic cài đặt và điều chỉnh phổ biến được sử dụng trong hầu hết các ứng dụng rạch công nghiệp, bao gồm phim, giấy, lá mỏng, cán mỏng và vải không dệt. Thiết kế chính xác của đầu cặp, độ chồng lên nhau, khe hở bên, cài đặt áp suất hoặc mô-men xoắn có thể khác nhau tùy theo nhà sản xuất máy, nhưng logic thiết lập cơ bản thường nhất quán. Đối với hầu hết các hoạt động chuyển đổi, quy trình gồm có bốn bước:



• xác định phương pháp rạch;
• lắp lưỡi dao chính xác;
• đặt khoảng cách hoặc áp suất chính xác;
• xác minh kết quả ở điều kiện sản xuất.







Trước khi lắp đặt hoặc điều chỉnh lưỡi cắt, hãy xác nhận phương pháp cắt. Điều này xác định cài đặt nào quan trọng nhất và vấn đề nào có nhiều khả năng xuất hiện nhất.



• Rạch bằng dao cạo– Một chiếc dao cạo đứng yên cắt mạng nhện đang chuyển động. Nó được sử dụng rộng rãi cho màng mỏng và các vật liệu nhẹ khác trong đó phương pháp cắt đơn giản và tiết kiệm là đủ.



• Cắt rạch– Dao tròn trên và dưới cắt như một chiếc kéo đang quay. Phương pháp này phổ biến khi chất lượng cạnh, kiểm soát kích thước và tuổi thọ của lưỡi dao quan trọng hơn.





• Điểm hoặcnghiền nát – Một con dao tròn ép vật liệu vào một cuộn đe. Phương pháp này thường được sử dụng cho các sản phẩm không dệt, vải mềm và các ứng dụng khác trong đó ưu tiên tốc độ cao và thiết lập đơn giản.





Nếu phương pháp cắt bị xác định sai thì ngay cả một lưỡi dao được chế tạo tốt cũng có thể tạo ra kết quả kém do logic thiết lập sai sẽ được áp dụng.





Trước khi xử lý bất kỳ lưỡi dao nào, hãy cách ly hoàn toàn máy và xác nhận rằng tất cả các bộ phận quay đã dừng. Sử dụng thủ tục khóa cần thiết cho trang web của bạn.



Đeo găng tay chống cắt-và kính bảo vệ mắt. Các cạnh của lưỡi dao, gờ sắc và các miếng đệm bị nhiễm bẩn là những nguyên nhân phổ biến gây thương tích trong quá trình bảo trì và lắp đặt.



Sau đó kiểm tra và làm sạch các bề mặt sau:

• trục và khu vực chỗ ngồi;
• lỗ khoan lưỡi;
• miếng đệm và đai ốc khóa;
• bề mặt tiếp xúc của giá đỡ.



Cặn, chất kết dính, bụi hoặc ăn mòn ở bất kỳ điểm nào trong số này có thể ảnh hưởng đến vị trí tiếp xúc của lưỡi dao và gây ra hiện tượng đảo, kêu lạch cạch, khe hở không nhất quán hoặc độ hoàn thiện cạnh kém.



Không lắp đặt lưỡi dao có vết sứt mẻ, hư hỏng cạnh có thể nhìn thấy, vết nứt hoặc ăn mòn.





Các bước dưới đây áp dụng chủ yếu cho dao tròn được sử dụng trong rạch cắt và nhiều hệ thống rạch khía.





Kiểm tra tình trạng trục trước

Lưỡi dao sẽ chỉ chạy chính xác khi trục và bề mặt tiếp xúc cho phép. Kiểm tra trục xem có bị mòn, ba via, vết xước hoặc uốn cong không. Nếu tình trạng trục kém, chỉ thay lưỡi dao sẽ không giải quyết được vấn đề.



Sắp xếp các miếng đệm và vị trí lưỡi dao một cách cẩn thận

Bố trí các miếng đệm dựa trên chiều rộng khe cần thiết và xác nhận vị trí lưỡi dao trước khi siết chặt. Mỗi lưỡi dao phải nằm vuông góc trên trục mà không bị lắc lư hoặc nghiêng.



Thắt chặt đều và tránh biến dạng

Áp dụng siết chặt đều và làm theo quy trình được đề xuất của nhà chế tạo máy nếu có. Việc siết chặt không đều có thể tạo ra độ nghiêng của lưỡi dao, tiếp xúc không ổn định và chất lượng khe hở không nhất quán trên chiều rộng.



Xoay bằng tay trước khi chạy dây

Sau khi lắp đặt, xoay trục bằng tay và xác nhận rằng chuyển động trơn tru. Nếu lưỡi dao không chạy đúng, hãy tháo nó ra và kiểm tra tình trạng lắp đặt trước khi tiếp tục.



Tách các lưỡi dao trước khi luồn lưới

Nếu có thể, hãy giữ dao trên và dao dưới tách biệt trong quá trình xâu chuỗi. Chỉ-thu hút lại họ sau khi tài liệu được định vị chính xác. Điều này làm giảm sự tiếp xúc không cần thiết với dao và giảm nguy cơ làm hỏng màng hoặc cạnh lưỡi dao.







Hệ thống dao cạo đơn giản hơn về mặt cơ học nhưng lưỡi dao vẫn cần được định vị có khả năng kiểm soát và nhất quán.



• Xác nhận hộp mực hoặc lưỡi dao đã được đặt hoàn toàn vào ngăn chứa.
• Đặt phần nhô ra của lưỡi dao một cách thận trọng. Phần nhô ra quá mức có thể làm giảm độ ổn định và tăng tốc độ mài mòn.
• Kiểm tra góc giữ và vị trí tương ứng với đường dẫn web.
• Thay thế các lưỡi dao dùng một lần trước khi chất lượng cạnh xuống cấp đến mức tạo ra phế liệu.



Các ứng dụng màng mỏng thường nhạy cảm với ma sát, góc và độ sắc nét của cạnh. Nếu cạnh bắt đầu căng ra, co vào trong hoặc có biểu hiện biến dạng do nhiệt-, trước tiên hãy kiểm tra tình trạng lưỡi dao và cách thiết lập giá đỡ.





Trong nhiều nguyên công xẻ, điều chỉnh quan trọng nhất không phải là bản thân lưỡi dao mà làmối quan hệ giữa các lưỡi dao.



Đối với hệ thống rạch cắt, người vận hành có thể tham khảo khe hở, khe hở bên, sự chồng chéo hoặc sự gắn dao tùy thuộc vào thiết kế thiết bị. Bất kể thuật ngữ, nguyên tắc là nhất quán:



• tiếp xúc quá nhiều sẽ làm tăng nhiệt, mài mòn và bụi;
• quá ít tiếp xúc sẽ làm giảm chất lượng cắt và khả năng kiểm soát cạnh.



Đối với hệ thống rạch điểm, biến quan trọng thường là áp suất hơn là khoảng cách đo được. Áp suất quá cao có thể nghiền nát hoặc làm biến dạng vật liệu, trong khi áp suất không đủ có thể khiến vật liệu bị phân tách không hoàn toàn.



Bất kỳ giá trị bắt đầu nào cũng phải được coi là đường cơ sở của quy trình, không phải là quy tắc cố định. Độ dày vật liệu, độ cứng, tốc độ đường truyền, hình dạng cạnh và tình trạng đầu cặp đều ảnh hưởng đến cài đặt cuối cùng.





Bảng dưới đây đưa ra những điểm khởi đầu thực tế cho việc thiết lập. Những giá trị này phải luôn được xác minh trên dòng thực tế.



Vật liệu	Phương pháp rạch thông thường	Điểm khởi đầu điển hình	Mối quan tâm thiết lập chính
Màng mỏng (PE, PP, BOPP, PET)	Dao cạo / Cắt	Trong rạch cắt, nhiều đường bắt đầu ở khoảng 110–150% độ dày vật liệu	Sự tích tụ nhiệt-, sự kéo giãn của cạnh, ma sát, sự phù hợp về góc
Giấy và bìa	cắt	Nhiều đường bắt đầu có độ dày khoảng 50–100%, tùy thuộc vào mục tiêu chất lượng cắt	Kiểm soát bụi, hoàn thiện cạnh, độ ổn định của lưỡi cắt
Giấy bạc	cắt	Nhiều đường bắt đầu có độ dày khoảng 80–120%	Giảm bột, toàn vẹn cạnh, gắn kết ổn định
Tấm laminate	cắt	Nhiều đường bắt đầu có độ dày gần 90–100%	Ngăn ngừa sự tách lớp, độ sắc nét, tiếp xúc có kiểm soát
Sản phẩm không dệt	Điểm/Đè bẹp/Cắt	Việc thiết lập đèn báo áp suất-là phổ biến; bắt đầu thấp và tăng dần	Kiểm soát nghiền, làm sạch cạnh, biến dạng web



Khi tính nhất quán trong thiết lập là quan trọng, cách tốt nhất là ghi lại điều kiện thành công cuối cùng cho từng sự kết hợp vật liệu và công việc. Điều này thường làm giảm thời gian chuyển đổi hiệu quả hơn so với việc thử và sai lặp đi lặp lại.





Hiệu suất của lưỡi cắt không chỉ phụ thuộc vào việc lắp đặt mà còn phụ thuộc vào việc thiết kế lưỡi cắt có phù hợp với ứng dụng hay không.



Phim– Thường yêu cầu các cạnh cắt sắc nét, ma sát thấp-và độ bóng bề mặt tốt để giảm biến dạng của dây và cạnh.

Giấy và khăn giấy– Thường cần sự kết hợp cân bằng giữa độ sắc nét và độ dẻo dai, đặc biệt là những nơi kiểm soát bụi và sợi.

Giấy bạc– Thường được hưởng lợi từ khả năng hỗ trợ cạnh chắc chắn hơn và hình học ổn định để duy trì tính toàn vẹn của cạnh và giảm khả năng tạo bột.

Sản phẩm không dệt– Có thể yêu cầu các dạng cạnh giúp cải thiện độ bám và tách biệt, tùy thuộc vào độ mềm, độ cao và cấu trúc của màng.



Đối với các nhóm mua sắm, nhà cung cấp hữu ích nhất thường là người có thể giải thíchTại saovật liệu lưỡi dao, lớp phủ, hình dạng cạnh hoặc phạm vi độ cứng có ý nghĩa đối với ứng dụng – không chỉ cung cấp sự phù hợp với bản vẽ.





Thiết lập-có vẻ chính xác không giống với thiết lập-sản xuất đã được chứng minh. Việc xác nhận nên được thực hiện theo từng giai đoạn.



Kiểm tra mẫu tốc độ-chậm

Chạy dây chậm và kiểm tra mẫu cắt đầu tiên để biết chất lượng cạnh, bụi, độ giãn hoặc độ không ổn định có thể nhìn thấy.



kiểm tra tình trạng-sản xuất

Sau đó di chuyển về phía tốc độ sản xuất. Hành vi nhiệt, rung và căng có thể thay đổi kết quả cuối cùng ngay cả khi mẫu tốc độ chậm có vẻ chấp nhận được.



Ghi lại điều kiện thành công

Đối với các công việc lặp lại, hãy ghi lại vật liệu, độ dày, tốc độ đường, chiều rộng khe, loại lưỡi dao và cài đặt thành công cuối cùng. Điều này tạo ra một quá trình mua và bảo trì ổn định hơn theo thời gian.





Vấn đề	Có khả năng gây ra	Kiểm tra đầu tiên
Cạnh mờ hoặc thô	Lưỡi mài mòn, khe hở quá lớn, giá đỡ lỏng lẻo	Tình trạng lưỡi dao, độ ổn định của đầu cặp, thiết lập khe hở
Cạnh bị sứt mẻ hoặc không đều	Tiếp xúc quá mức, loại lưỡi cắt không phù hợp	Sự ăn khớp của dao, vật liệu phù hợp, độ bền của lưỡi dao
Bụi hoặc bột	Hiệu ứng nghiền nát, cạnh không ổn định, tiếp xúc quá nhiều	Khoảng cách, độ sắc nét, trích xuất hoặc hỗ trợ không khí
Tách lớp laminate	Chất lượng cạnh không đủ hoặc thiết lập không phù hợp	Độ sắc bén của lưỡi dao, điều kiện tiếp xúc, phản ứng của vật liệu
Kéo phim hoặc kéo cổ-trong	Ma sát quá mức, góc lưỡi dao không phù hợp, độ căng cao	Cài đặt độ căng, góc lưỡi cắt, căn chỉnh giá đỡ
Lưỡi mòn nhanh	Tiếp xúc quá nhiều, chất liệu lưỡi dao không phù hợp, chạy không ổn định	Điều kiện thiết lập trước, sau đó là cấp độ lưỡi hoặc lớp phủ





Đối với các nhóm kỹ thuật và mua sắm, việc mua lưỡi dao không nên chỉ dựa vào đường kính và độ dày. Nhà cung cấp thực tế phải có khả năng xác nhận bối cảnh ứng dụng đằng sau bản vẽ.



• loại vật liệu và phạm vi độ dày;
• phương pháp rạch và loại máy;
• tốc độ đường truyền và độ rộng khe;
• vấn đề cắt hiện tại, nếu có;
• liệu có thể yêu cầu vật liệu lưỡi, lớp phủ hoặc dạng cạnh đặc biệt hay không;
• liệu có cần kiểm tra-liên quan đến cân bằng hay kiểm soát kích thước chặt chẽ hơn đối với các đường-tốc độ cao hay không.



Tại SHJ KNIFE, chúng tôi hỗ trợ các ứng dụng lưỡi cắt dọc trên màng, giấy, giấy bạc, cán mỏng và chuyển đổi vải không dệt. Nếu cần, trước tiên chúng tôi có thể xem xét chi tiết ứng dụng và đề xuất điểm bắt đầu phù hợp hơn cho vật liệu lưỡi, dạng cạnh và hướng thiết lập.







Các bước lắp đặt lưỡi cắt có phổ biến không?

Logic thiết lập nhìn chung giống nhau trên nhiều máy xén công nghiệp, nhưng cài đặt chính xác không phổ biến. Vị trí lưỡi dao, điều kiện tiếp xúc và phương pháp xác nhận là những nguyên tắc chung; các giá trị cuối cùng phụ thuộc vào máy và vật liệu.



Một bài viết có thể bao gồm phim, giấy, giấy bạc và sản phẩm không dệt không?

Có, miễn là nó giải thích logic thiết lập chung và phân biệt rõ ràng các điều chỉnh-cụ thể của ứng dụng. Hướng dẫn hữu ích phải cung cấp điểm bắt đầu, không ngụ ý rằng một cài đặt cố định sẽ hoạt động cho mọi dòng.



Lưỡi dao chính xác có được chọn chỉ theo kích cỡ không?

Không. Kích thước là cần thiết, nhưng vật liệu, tốc độ đường truyền, phương pháp rạch, yêu cầu về cạnh và mục tiêu tuổi thọ của lưỡi dao cũng ảnh hưởng đến việc lưỡi dao có phù hợp hay không.



Nguyên nhân nào khiến lưỡi dao nhanh bị mòn thường xuyên nhất?

Trong nhiều trường hợp, sự mài mòn được tăng tốc do điều kiện thiết lập thay vì chỉ do độ cứng. Tiếp xúc quá mức, chạy không ổn định, hình dạng lưỡi không phù hợp hoặc vật liệu lưỡi không phù hợp đều có thể rút ngắn tuổi thọ sử dụng.





Thiết lập lưỡi cắt thành công không phải là áp dụng một số cố định trên mỗi máy. Đó là hiểu phương pháp cắt, lắp lưỡi dao chính xác, điều chỉnh điều kiện tiếp xúc cho vật liệu và xác nhận kết quả trong điều kiện vận hành thực tế.



Đối với các nhóm mua sắm và kỹ thuật, giải pháp lưỡi cắt đáng tin cậy nhất thường là giải pháp kết hợp kích thước chính xác với vật liệu lưỡi cắt, dạng cạnh phù hợp và logic thiết lập cho ứng dụng.



Nếu bạn muốn có một đề xuất thực tế, hãy gửi cho chúng tôi bản vẽ hoặc kích thước lưỡi cắt, vật liệu, độ dày, tốc độ đường dây và vấn đề cắt hiện tại của bạn.

Liên hệ SHJ KNIFEđể thảo luận về ứng dụng hoặc yêu cầu báo giá.
